Ondes de Choc
ATTENTION
Toutes les opérations de nettoyage et de maintenance de la pièce à main doivent être faites uniquement quand la pièce à main est débranchée de l’appareil.
Aucun liquide ne doit pénétrer dans le canon ni dans l’applicateur.
Un nettoyage régulier assure une hygiène parfaite et optimise le fonctionnement et la longévité de votre pièce à main.
La pièce à main, en particulier le transducteur, doit être soigneusement nettoyé et désinfecté après chaque séance de thérapie.
Composant |
Procédure |
Intervalle |
|---|---|---|
| Canon D-Actor et caoutchoucs de protection | Nettoyage et désinfection | Tous les jours Ou Tous les 20 000 coups |
| Tube de guidage | Nettoyer l’intérieur avec la brosse fournis | Tous les jours |
| Transducteur et joints toriques | Nettoyage et désinfection | Après chaque traitement |
| Tube de guidage, projectile et joints toriques | Remplacement | Tous les 1 000 000 de coups (révision pièces à main) |
NOTE IMPORTANTE
La pièce à main est équipée d'un dispositif de sécurité afin d'éviter que le projectile soit éjecté en cas de choc alors que le transducteur est absent. Cette sécurité fonctionne aussi quand le transducteur n’est pas bien vissé ou quand des joints des transducteurs sont défectueux ou absents (à changer tous les 1 M de coups).Le projectile se coince alors dans la bague de sécurité au bout du canon. Vous pouvez le repousser avec le doigt dans le tube de guidage. Mais si le projectile se coince de façon répété ou que vous n’arrivez pas à le repousser sans outil, c’est que la bague est endommagée et il est impératif de changer le canon complet pour assurer le bon fonctionnement de la pièce à main en toute sécurité.
ATTENTION
Toutes les opérations de nettoyage et de maintenance de la pièce à main doivent être faites uniquement quand la pièce à main est débranchée de l’appareil.
REMARQUE : Après le nettoyage, toutes les parties de la pièce à main doivent être sèches avant le remontage.

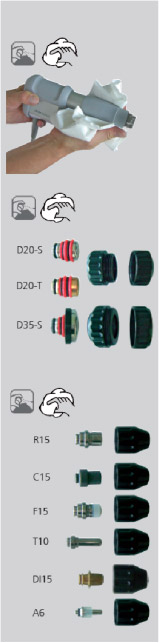

1 -Débranchez la pièce à main de l'appareil
2 -Dévissez le transducteur de la pièce à main et le nettoyer
3 - Enlevez le gel, nettoyez et désinfecte z la pièce à main en utilisant les produits adaptés
2 -Dévissez le transducteur de la pièce à main et le nettoyer
5 - Dévissez et enlevez le canon de la pièce à main
6 - Nettoyez le tube de guidage avec la brosse
7 - Enlevez le coussin de protection en caoutchouc pour nettoyer et désinfecter le reste de la pièce à main.
1 - Débranchez la pièce à main de l'appareil
2 - Dévissez le transducteur de la pièce à main et le nettoyer
3 - Enlever le gel, nettoyer et désinfecter la pièce à main en utilisant les produits adaptés
4 -Débloquer le canon en le dévissant avec la clef plate fournie
5 -Dévisser et enlever le canon de la pièce à main
6 - Enlever le tube de guidage du canon en passant la clef Allen fournie dans les trous et en tirant
7 - Enlever le projectile normalement aimanté dans l’autre partie du D Actor.

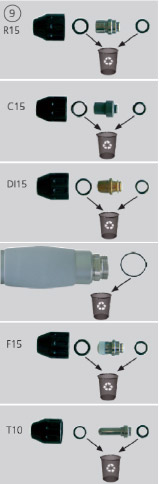

8 - Jeter le tube et le projectile
9 - Enlever et jeter tous les joints des transducteurs et du canon
10 - Nettoyer le canon, le logement du joint d’étanchéité et les pas de vis en utilisant un désinfectant à base d’alcool
Attention : les joints des transducteurs D20-S, D20-T et D35-S ne doivent pas être démontés pour le nettoyage
Remplacer les joints avec ce fournis dans le kit de révision à l’aide du guide prévu à cet effet.
11 - Prendre le nouveau tube de guidage et le projectile
12 - Insérer le nouveau tube de guidage avec la clef Allen
13 - Mettre le nouveau projectile dans le tube de guidage
14 - Revisser le canon à l’aide de la clef plate fournis
15 - Revisser jusqu’en butée le transducteur à utiliser avec ces nouveaux joints
Non, seule la pièce à main RPW Falcon peut être utilisée sur l’Intelect® RPW 2 Chattanooga®.
Oui , les deux types d’applicateurs V-ACTOR® et V-ACTOR® Haute Fréquence peuvent être utilisés sur l’Intelect® RPW 2 Chattanooga®.
Oui, tous les transducteurs sont compatibles (excepté ceux spécifiques à l’Intelect® RPW Lite).
Veuillez contacter le SAV
